一、产品介绍

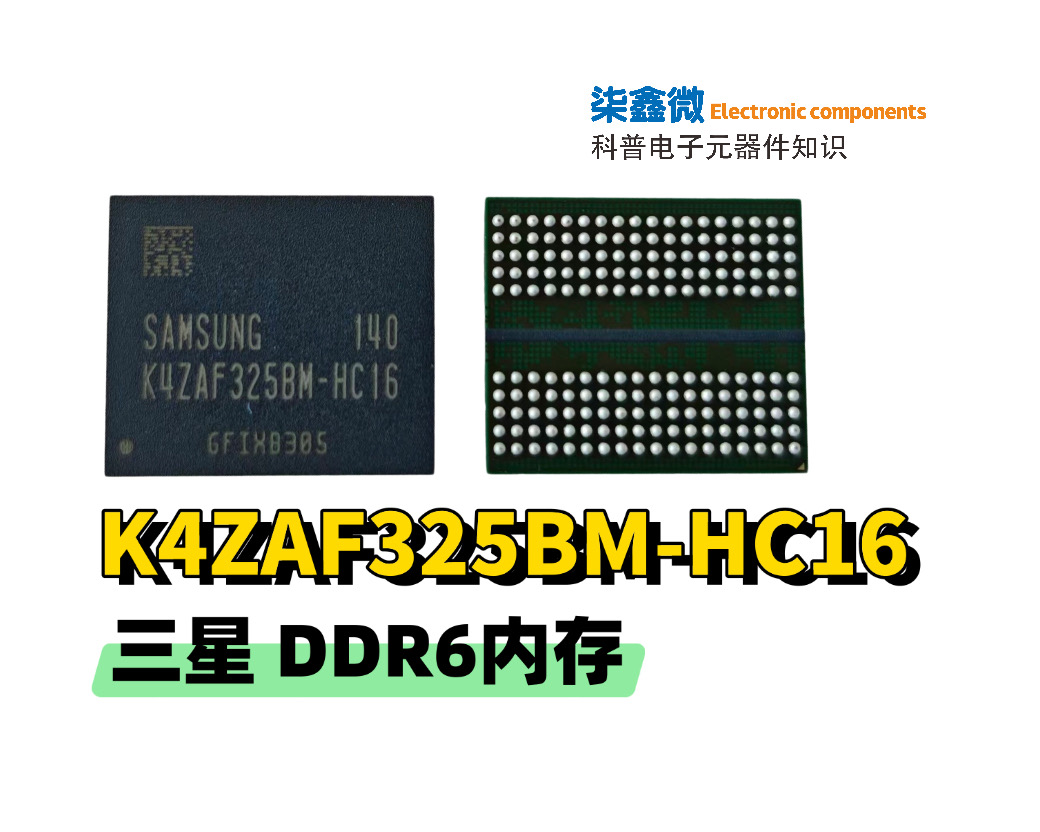

K4ZAF325BM‑HC16 是三星推出的16Gb GDDR6 SGRAM 高速显存颗粒，封装 FBGA‑180，位宽 512M×32，数据速率 16.0Gbps，工作电压 1.35V，工业温度区间 0℃~95℃，无铅 RoHS 环保规格，广泛用于显卡、嵌入式图形处理设备、AI 边缘算力硬件，也是 RTX3060 等主流显卡原装标配显存颗粒。 单颗颗粒容量为 16Gbit（2GB），多颗并联可以组合成更大显存容量，具备高带宽、低访问延迟，满足图形渲染、并行数据吞吐的硬件需求。该料号原厂已进入 EOL 停产状态，市场以库存、现货渠道流通，很多硬件项目面临缺货替代选型难题。

二、产品核心特点

1. 高速 GDDR6 规格：单颗速率 16Gbps，32bit 位宽，单颗粒带宽 64GB/s，多颗并联可实现数百 GB/s 总带宽，图形、AI 并行数据处理性能强。
2. 标准 FBGA‑180 封装：180 球 BGA 封装，PCB 布线成熟，兼容显卡、SOC 核心板等硬件设计，替换焊接工艺通用。
3. 1.35V 低电压设计：相比上代功耗优化，在高负载图形运算场景控制整机发热。
4. 16 Banks 内部架构，16K/32ms 刷新时序，保障长时间高负载运行稳定性，适合 7×24 小时持续工作设备。
5. 宽温工作范围 0‑95℃，兼顾消费级显卡与部分工业嵌入式图形板卡使用场景。

三、应用范围

• PC 独立显卡：消费级游戏显卡、图形显卡（如 RTX3060 原装显存方案），显存扩容改造项目
• 嵌入式 AI 板卡、边缘计算盒子：NPU 算力板，机器视觉图形缓存
• 工控显示设备、多屏输出控制器
• 游戏主机图形子系统
• FPGA 开发板、高速图像采集处理硬件

四、实际选型应用案例

案例 1：游戏显卡维修与显存扩容

某显卡维修厂商，维修 RTX3060 显卡，原厂 K4ZAF325BM‑HC16 颗粒损坏，采购原装库存颗粒完成更换修复；同时用于 RTX3070 显存扩容改造，单颗 2GB，8 颗实现 16GB 总显存，提升大分辨率游戏与 AI 推理性能。

案例 2：工业机器视觉 NPU 板卡选型

工业设备厂商做 AI 视觉检测板，选用 4 颗 K4ZAF325BM‑HC16 组成 8GB 图形缓存，处理高清摄像头图像数据流，完成目标识别运算。因原厂 EOL，项目后期需要寻找 pin‑to‑pin 兼容替代料做版本迭代。

案例 3：FPGA 高速图像采集设备

科研设备厂商，FPGA 图像输出板，使用 GDDR6 作为帧缓存，选用该颗粒实现高帧率图像读写；受市场缺货影响，需要备选料号做 BOM 备选方案。

五、兼容替代型号对比（K4ZAF325BM‑HC16）

提示：硬件替换前务必核对 datasheet，部分料号速度等级、版本后缀差异，PCB/BIOS 需要适配调整，不是全部直接 pin‑to‑pin 直替

料号	容量	速率	封装	替代说明
K4ZAF325BC‑SC16	16Gb	16Gbps	FBGA‑180	三星同规格，引脚兼容，后缀版本差异，优先备选，量产状态好电子工程专...
K4ZAF325BM‑HC14	16Gb	14Gbps	FBGA‑180	引脚完全兼容，速率降低为 14Gbps，适合降速兼容，性能略降
K4ZAF325BC‑SC20	16Gb	20Gbps	FBGA‑180	速率更高，硬件可兼容，需要控制器支持 20Gbps 速率
H56G42AS4DX014（海力士）	16Gb	16Gbps	FBGA‑180	跨品牌备选，功能等效，需要确认控制器时序参数适配

备注：K4Z80325BC‑HC16 为 8Gb 颗粒，容量只有一半，不能直接替代本型号，选型注意区分料号前缀。

六、FAQ 常见问题

Q1：K4ZAF325BM‑HC16 是什么类型芯片？

A：属于三星 GDDR6 SGRAM 高速图形显存颗粒，16Gbit（2GB），FBGA‑180 封装，多用于显卡、AI 图形板卡，原厂状态 EOL 停产，市面主要靠库存现货供货。

Q2：K4ZAF325BM‑HC16 和 K4ZAF325BC‑SC16 可以直接互换吗？

A：封装、容量、速率参数一致，引脚兼容。部分硬件需要微调固件 / 控制器配置，建议硬件做小批量样品验证再批量投产。

Q3：K4ZAF325BM‑HC16 可以用海力士的颗粒直接替换吗？

A：硬件封装引脚一致，但跨品牌 DRAM 时序参数存在细微差异，不建议直接批量替换，需要样品做压力测试、稳定性测试。

Q4：K4ZAF325BM‑HC16 单颗容量多大？几颗可以组成 12GB 显存？

A：单颗 16Gbit=2GB；6 颗并联即可组成 12GB 显存，就是 RTX3060 的原装显存配置方案。

Q5：K4ZAF325BM‑HC16 已经 EOL，新项目还适合选这个料吗？

A：不建议新项目做主力 BOM 物料；老设备维修、存量项目可以用库存；新项目优先选择在产替代料号规避断供风险。

Q6：GDDR6 颗粒选型，要重点核对哪些参数？

A：存储容量、位宽、数据速率、BGA 球脚封装、工作电压、刷新时序，控制器是否支持对应速率，以及器件生产供货周期。

结尾

如果你正在研发选型、面临缺货停产、需要稳定供应商，可联系柒鑫微获取样品、参数对比以及 BOM 配单服务，我们可以协助评估 K4ZAF325BM‑HC16 的现货库存以及 pin‑to‑pin 兼容替代方案，帮项目规避供应链断供风险。
